折线图
组件说明
折线图可以显示随时间或有序类别而变化的连续数据，因此非常适用于显示在相等间隔下数据的趋势。在折线图中，类别数据沿X轴均匀分布，所有值数据沿Y轴均匀分布。如果分类标签是文本并且代表均匀分布的数值（如月、季度或财政年度），则建议使用折线图。
案例效果
*案例效果
数据绑定
在数据Tab页中可以设置组建的数据来源为数据集市、数据库表或静态数据
基本折线图的数据集市
| 配置项 | 说明 | |
|---|---|---|
| 维度 | 只能拖入维度下的字段，拖入的字段数据将作为图表的X轴进行展示。可以拖入多个维度 | |
| 展示名称 | 可自定义维度字段显示的名称 | |
| 空值处理 | 当维度数据为空时，可选择空数据显示的样式 | |
| 排列方式 | 可根据指定维度选择降序或升序排列 | |
| 度量 | 只能拖入度量下的字段，拖入的字段会根据维度进行分类汇总 | |
| 展示名称 | 可自定义度量字段显示的名称 | |
| 聚合方式 | 数据聚合的方式，可选择求和、平均值等 | |
| 数据格式化 | 默认 | 数据单位：可给数据添加单位 示例：为所输入样式的最终效果 |
| 数值 | 小数位：可选择数据保留小数点后几位数使用千分位：即从个位数起,每三位数之间加一个逗号隔开 | |
| 货币 | 前缀：在数据前面加上前缀 | |
| 百分比 | 除以100：将数据除以100 | |
| 排列方式 | 可根据指定度量选择降序或升序排列 | |
| 图例 | 只能拖入维度下的文件，文件内的字段数据将作为折线上的数据展示 | |
| 数据筛选 | 设置筛选条件 | 直接对数据进行筛选，可选择AND（并且）和OR（或者）为各个筛选条件的关系。添加规则和分组后筛选字段为文档中的字段，关系条件可选择“=”“>”等关系符号，后面跟上自己想要的筛选数据 |
| 设置聚合筛选条件 | 数据聚合后进行筛选，可选择AND（并且）和OR（或者）为各个筛选条件的关系。添加规则或分组后筛选字段为维度和度量中的字段，关系条件可选择“=”“>”等关系符号，后面跟上自己想要的筛选数据 | |
| 数据缓存 | 数据缓存的时间，可选择不缓存、一小时和七小时 | |
| 定时刷新 | 数据定时更新的时间，可自定义选择定时更新的时间数据并选择时、分、秒等时间单位 | |
| 结果展示 | 可选择展示的数据数量 | |
| 更新 | 点击后立即更新数据 | |
| 调试 | 查看图表配置后执行的SQL语句和格式化后的数据 |
案例：使用基本折线图展示发货日期2和货物数量2的变化情况
*不同日期的发货情况
案例：使用基本折线图展示发货日期2和货物数量2以及货物价值2的变化情况
*不同日期的发货情况和收益情况
基本折线图的静态数据
静态数据是指直接在表格中设置对应数据格式的方式来绘制图表，展开「数据来源」下拉框后选择「静态数据」，再点击「编辑表格数据」即可通过表格数据绘制基本折线图
*设置表格数据演示
编辑表格数据时，右侧会实时展示数据效果，例如「每年各个季度」的「GDP」变化
*每月GDP的变化
图表样式
在样式中可以设置组件的「折线图类型、标签线设置」、「线条发光设置」、「线点标记设置」、「X轴和分割线设置」、「Y轴和分割线设置」、「组件属性」、「标题属性」、「图例属性」、「背景和边框」、「图形边距设置」、「图表配色」、「Tooltip样式设置」
折线图类型、标签线设置
折线类型
| 配置项 | 说明 |
|---|---|
| 线条平滑 | 开启后会将折线变得圆滑而不是尖锐的角度 |
| 面积图 | 开启后会将基本折线图更改为面积图 |
*线条平滑效果示例
图形标记设置
| 配置项 | 说明 |
|---|---|
| 标记最大值 | 开启后会在不同类型柱子的最大值柱子最右侧显示数值 |
| 标记最小值 | 开启后会在不同类型柱子的最小值柱子最右侧显示其数值 |
| 标记背景颜色 | 可选择标记最大值和最小值的图形的颜色 |
| 标记文字颜色 | 可选择标记最大值和最小值的文字的颜色 |
| 标记图形大小 | 可自定义标记图形的大小 |
| 标记图形 | 可选择标记图形的样式 |
例如：开启标记最大值、标记最小值功能，并设置标记背景颜色为「#3E6F05」、设置标记文字颜色为「#FFFFFF」、设置标记图像大小为「50」并设置标记图形为「标记」。
最终结果如下图所示：
* 最大值最小值示例
标线设置
| 配置项 | 说明 |
|---|---|
| 展示均值线 | 开启后会根据度量和图例显示对应的的均值线 |
| 展示基准标线 | 开启后可根据基准标线值展示一条基准线，可区分超过和未达到基准标线值的数据 |
| 基准标线值 | 定义基准标线的数据值 |
| 标记大小 | 定义标线起点的标记图形的大小 |
| 标记图形 | 定义标记的图形样式 |
*标线设置元素示例
*开启均值线示例

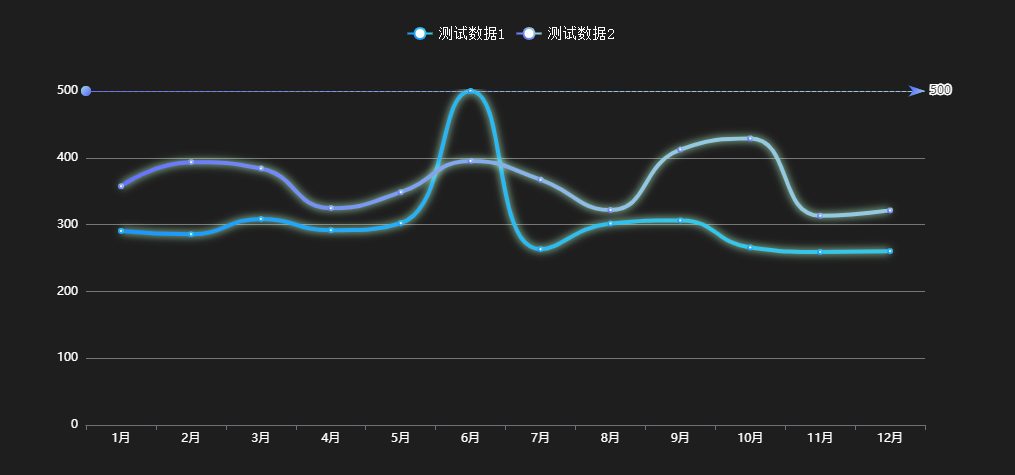

*开启基准标线示例
Tooltip轮播
| 配置项 | 说明 |
|---|---|
| 开启tooltip轮播 | 开启后会自动轮番播放每个维度上的数据情况 |
| Tooltip停留时间 | 可自定义播放时每个维度上停留的时间 |
* tooltip轮播演示
线条发光设置
| 配置项 | 说明 |
|---|---|
| 启用发光效果 | 控制线条是否有发光效果，默认开启 |
| 发光颜色 | 控制线条发光的颜色，默认为#BBFFCE |
| 偏移 | 控制线条发光的位置，默认为X 0，Y 0，即线条中心 |
| 发光半径 | 控制线条发光区域的大小，默认为8 |
*线条发光效果示例
线点标记设置
| 配置项 | 说明 |
|---|---|
| 标记图形 | 控制线条中线点标记的图形样式，默认为空心圆 |
*标记图形示例
X轴和分割线设置
坐标轴设置
| 配置项 | 说明 |
|---|---|
| 坐标轴 | 控制坐标轴是否显示，关闭后即X轴坐标轴不显示，默认开启 |
| 反向坐标轴 | 将X轴坐标轴水平方向翻转，默认关闭 |
| 轴线类型 | X轴的类型，默认为类目轴，可选设置为：数值轴、类目轴、时间轴和对数轴 |
| 轴线宽度 | 设置X轴的轴线宽度，仅对类目轴生效 |
*不显示坐标轴示例
*反向坐标轴和轴线宽度示例
标签设置
| 配置项 | 说明 |
|---|---|
| 全部标签 | 控制是否强制显示全部标签，关闭后当X轴标签互相覆盖时会选择性展示X轴标签，默认开启 |
| 标签字体颜色 | 调整该项可设置X轴标签的文字颜色，默认为#FFFFFF |
| X轴标签倾斜度 | 设置后会将旋转X轴标签的文字，正值时逆时针旋转，负值时逆时针旋转。默认为空 |
| 文字方向 | X轴标签文字的方向，可选择横向或竖向 |
| 文字宽度 | 用于控制X轴标签文字的宽度，有宽度限制时超过限制会显示省略号（默认），可通过文字超出模式控制超出宽度时的显示模式，默认为空 |
| 文字高度 | 用于控制X轴标签文字的高度，有高度限制时超过限制会显示省略号（默认），可通过文字超出模式控制超出高度时的显示模式，默认为空 |
| 文字超出模式 | 控制标签文字超出限制后的展示方式，默认为省略号，可选项为：显示…、按单词换行和按字母换行 |
| 开启X轴缩放 | 通常在数据过多时使用，开启后可配置缩放起始和缩放结束来设置缩放区域，即只显示起始区域到结束区域的数据。可以手动调整区域大小，默认关闭 |
| 缩放起始 | 选择数据范围的起始值，仅在开启X轴缩放后生效 |
| 缩放结束 | 选择数据范围的终止值，仅在开启X轴缩放后生效 |
| X轴名称 | 可自定义X轴 名称，显示在X轴的最右侧 |
| X轴名称颜色 | 可选择X轴名称的颜色 |
* X轴标签倾斜度为-45°+单词换行+文字宽度30示例
*X轴缩放示例
X轴分割线
| 配置项 | 说明 |
|---|---|
| 是否显示 | 开启后以X轴上每个类目都划分一条线，可更直观显示数据的分布情况，默认关闭 |
| 分割线类型 | 可选择X轴分割线的样式，实线、虚线或点线 |
| 颜色 | 可选择X轴分割线的颜色 |
*开启X轴分割线和Y轴分割线示例，竖的是X轴分割线
Y轴和分割线设置
坐标轴设置
| 配置项 | 说明 |
|---|---|
| 坐标轴 | 控制坐标轴是否显示，关闭后即Y轴坐标轴不显示，默认开启 |
| 反向坐标轴 | 将Y轴坐标轴垂直方向翻转，默认关闭 |
| 轴线类型 | Y轴的类型，默认为数值轴，可选设置为：数值轴、类目轴、时间轴和对数轴 |
| 轴线宽度 | 设置Y轴的轴线宽度，仅对类目轴生效 |
*Y轴反转坐标轴示例
*关闭Y轴坐标轴示例
标签设置
| 配置项 | 说明 |
|---|---|
| 标签字体颜色 | 调整该项可设置X轴标签的文字颜色，默认为#FFFFFF |
| Y轴标签倾斜度 | 设置后会将旋转X轴标签的文字，正值时逆时 针旋转，负值时逆时针旋转。默认为空 |
| 数据前置单位 | 在Y轴标签文字前面添加设置的单位 |
| 数据单位 | 在Y轴标签文字后面添加设置的单位 |
| Y轴名称 | 可设置Y轴的名称，设置后在Y轴的顶部显示 |
| Y轴名称颜色 | 可选择Y轴名称的颜色 |
*显示Y轴名称，Y轴标签倾斜45，前置单位「IN:」单位「￥」示例
Y轴分割线
| 配置项 | 说明 |
|---|---|
| 是否显示 | 开启后以Y轴上每个间隔都划分一条线，可更直观显示数据的分布情况，默认开启 |
| 分割线类型 | 可选择Y轴分割线的样式，实线、虚线或点线 |
| 颜色 | 可选择Y轴分割线的颜色 |
关闭Y轴分割线示例
组件属性
| 配置项 | 说明 |
|---|---|
| 组件名称 | 该组件的名称 |
| 组件实际宽度 | 该组件当前的宽度，默认为400 |
| 组件实际高度 | 该组件当前的高度，默认为250 |
| X轴位置 | 表示当前图表距离画布左侧的距离 |
| Y轴位置 | 表示当前图表距离画布顶部的距离 |
*各个部位说明示例
标题属性
| 配置项 | 说明 |
|---|---|
| 标题 | 图表的标题，显示在图表的上方，可修改 |
| 启用标题 | 开启后在图表上方显示标题文本框的内容，并开启设置标题其他样式的功能 |
| 标题字号 | 图表标题的字体大小，默认「16」 |
| 标题粗细 | 图表标题字体的粗细，默认正常，可选值：细小、正常、粗重 |
| 标题字体 | 图表标题字体样式，默认为微软雅黑 |
| 标题颜色 | 图表标题字体的颜色，默认为#000000 |
| 对齐方式 | 图表标题的对齐方式，默认为左对齐，默认为左对齐，可选设置为：左对齐、右对齐和居中对齐， |
| 标题行高 | 图表标题的行高，默认与标题高度一致（40），标题垂直于行高中心 |
| 标题高度 | 整个标题部分的高度，默认与标题行高一致（40） |
| 标题内边距 | 标题文字距离边框的距离，默认为0 0 0 10，单位为px，依次为上、右、下、左 |
| 图表简介 | 输入对该图表的介绍，不会在图表上体现 |
* 标题行高与标题高度区别示例
图例属性
| 配置项 | 说明 |
|---|---|
| 显示图例 | 开启后可显示图例的样式设置 |
| 字体 | 图例的字体样式，可选择宋体或黑体等 |
| 字体字号 | 图例的字体的文字大小，支持修改 |
| 字体颜色 | 图例的字体颜色，支持修改 |
| 图例排列方向 | 图例文字的排列方向，可选择水平方向或垂直方向 |
| 图例水平位置 | 图例文字的水平位置，可选择图例位置为左侧对齐、右侧对齐或居中对齐 |
| 图例竖直位置 | 图例文字的竖直位置，可选择图例位置为顶部对齐、竖直居中或底部对齐 |

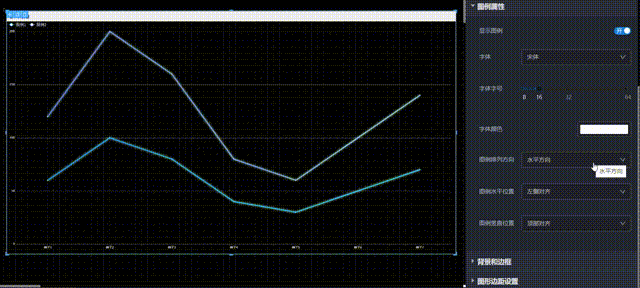

* 图例属性设置效果演示
背景和边框
| 配置项 | 说明 |
|---|---|
| 背景和边框 | 开启后可显示标题背景和组件背景的设置功能 |
标题背景设置
| 配置项 | 说明 |
|---|---|
| 背景颜色 | 标题背景的颜色，支持修改 |
| 背景图片 | 标题背景照片，支持自定义选择 |
组件背景设置
| 配置项 | 说明 |
|---|---|
| 背景颜色 | 组件背景的颜色，支持修改 |
| 背景图片 | 组件的背景照片，支持自定义选择 |

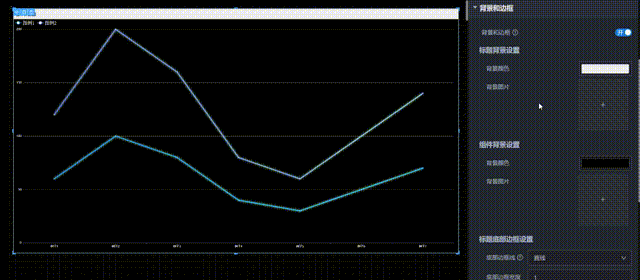

* 标题背景和组件背景设置对比演示
标题底部边框设置
| 配置项 | 说明 |
|---|---|
| 底部边框线 | 标题底部边框的样式，可选择直线、虚线、点线或双实线 |
| 底部边框宽度 | 标题底部的边框宽度，支持修改 |
| 底部边框颜色 | 标题底部的边框颜色，支持修改 |
组件边框设置
| 配置项 | 说明 |
|---|---|
| 边框线类型 | 组件边框的样式，可选择直线、虚线、点线或双实线 |
| 边框宽度 | 组件边框的宽度，支持修改 |
| 边框颜色 | 组件边框的颜色，支持修改 |
| 圆角 | 组件边框四个角的弧度，支持修改 |

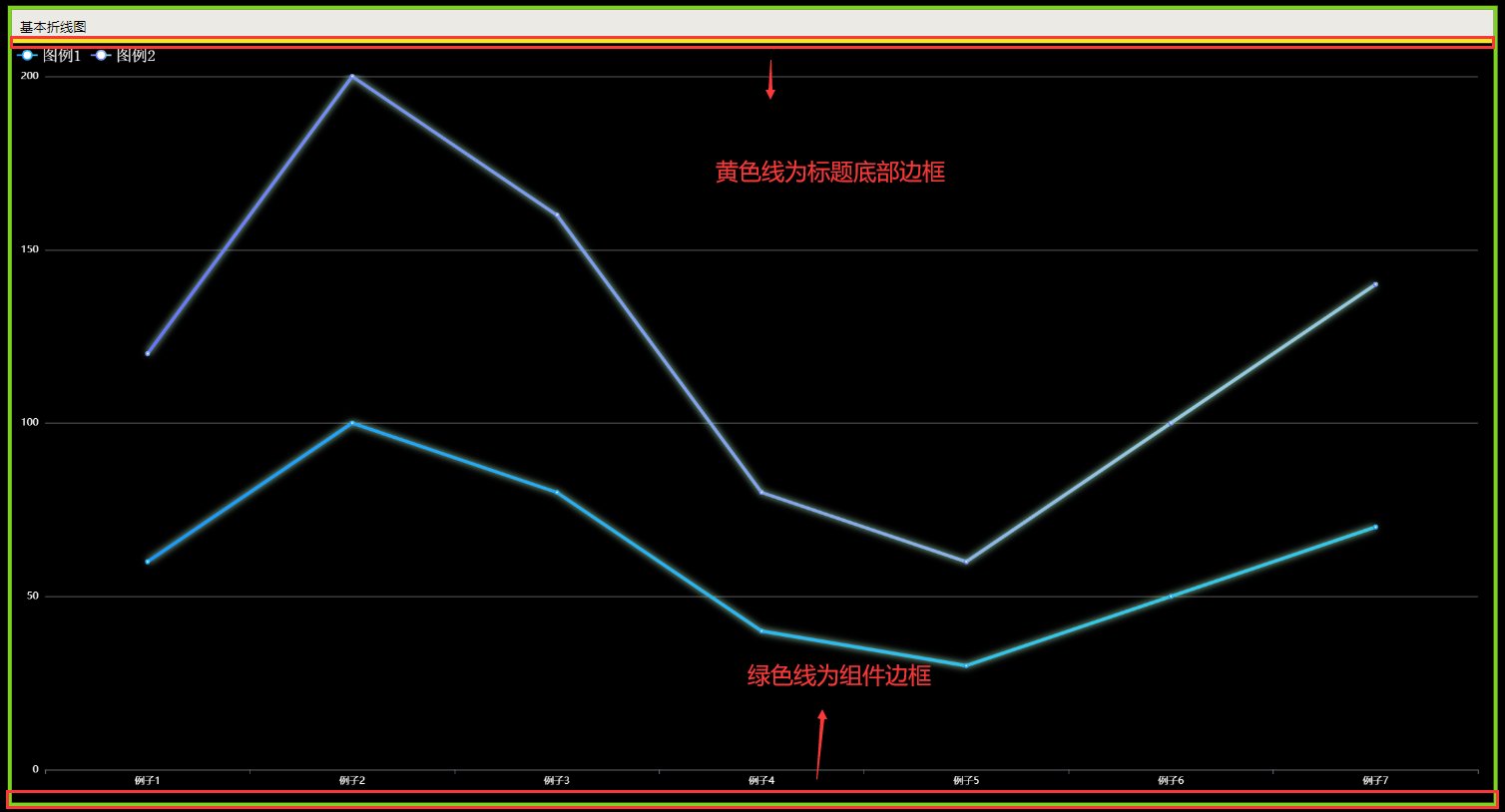

* 标题底部边框和组件边框说明
组件阴影设置
| 配置项 | 说明 |
|---|---|
| 阴影宽度 | 组件阴影的宽度，默认为空，支持修改 |
| 阴影颜色 | 组件阴影的宽度，支持修改 |
| 阴影颜色X轴偏移 | 组件阴影颜色向X轴方向偏移距离，可修改 |
| 阴影颜色Y轴偏移 | 组件阴影颜色向Y轴方向偏移距离，可修改 |
* 组件阴影设置演示
图形边距设置
| 配置项 | 说明 |
|---|---|
| 是否包含标签 | 开启后会给标签预留空间，避免标签被顶出组件 |
| 图形顶部距离 | 图形距离组件顶部的距离，可自定义修改 |
| 图形底部距离 | 图形距离组件底部的距离，可自定义修改 |
| 图形左侧距离 | 图形距离组件左侧的距离，可自定义修改 |
| 图形右侧 距离 | 图形距离组件右侧的距离，可自定义修改 |
* 图形边距说明
图表配色
| 配置项 | 说明 |
|---|---|
| 图标渐变色 | 可为每个图例添加渐变色样式，增减图例时也可增加图例渐变色的设置数量 |
| 渐变色样式 | 每个渐变色样式对应每个图例，支持修改图例的渐变色以及渐变色角度和渐变色起始值、终止值 |
* 图表配色样式说明
Tooltip样式配置
**说明：**光标所在的的区域即可弹出提示框，提示该区域的数据情况
| 配置项 | 说明 |
|---|---|
| tooltip背景颜色 | tooltip提示框的背景颜色 |
| tooltip边框颜色 | tooltip提示框的边框颜色 |
| tooptip边框宽 | tooltip提示框的边框宽度 |
| tooltip内边距 | tooltip提示框内的提示内容距离边框的距离 |
| tooltip文字的颜色 | tooltip提示框内文字的颜色 |
| tooltip字体大小 | tooltip提示框内文字的大小 |
**注：**已开启tooltip轮播，若未开启需在预览中观看
- tooltip样式设置说明
