組件說明

水球圖是指標圖表的一種，支持自定義外框、文字及波浪的動畫效果配置，支持多系列的顏色配置。

效果案例

* 水球圖效果案例

數據綁定

在數據Tab頁中可以設置組件的數據來源為數據集市、數據庫表和靜態數據

水球圖的數據集市

配置項	說明
取值字段	只能拖入度量下的文件，拖入的文件內的字段數據會在圖上進行展示
展示名稱	可自定義度量字段顯示的名稱
排列方式	可根據度量選擇進行降序或升序排列
數據篩選	設置篩選條件	直接對數據進行篩選，可選擇AND（並且）和OR（或者）為各個篩選條件的關系。添加規則和或分組後篩選字段為維度、度量和圖例中的字段，關系條件可選擇「=」「>」⁢等關系符號，後面跟上自己想要的篩選數據
設置聚合篩選條件	數據聚合後進行篩選，可選擇AND（並且）和OR（或者）為各個篩選條件的關系。添加規則或分組後篩選字段為維度和度量中的字段，關系條件可選擇「=」「>」⁢等關系符號，後面跟上自己想要的篩選數據
數據緩存	數據緩存的時間，可選擇不緩存、一小時和七小時
定時刷新	數據定時更新的時間，可自定義選擇定時更新的時間數據並選擇時、分、秒等時間單位
結果展示	可選擇展示的數據數量，需超過數據的數量圖形才會自動
更新	點擊後立即更新數據
調試	查看圖表配置後執行的SQL語句和格式化後的數據

水球圖的靜態數據

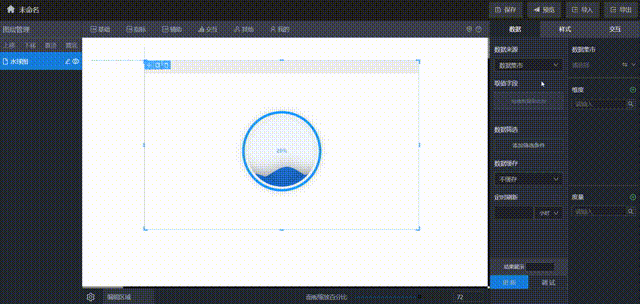

可以通過設置表格數據的方式來直接繪製圖表，展開「數據來源」下拉框後選擇「靜態數據」，再點擊「編輯表格數據」即可通過表格數據繪製水球圖，編輯表格數據時，右側圖表會實時展示數據展示效果：

* 靜態數據設置演示

圖表樣式

在樣式中可以設置組件的「水球圖屬性」、「標題屬性」和「背景和邊框」

水球圖屬性

常規配置

配置項	說明
波浪動畫	開啟會在水球如中顯示波浪動畫效果
顯示邊框	開啟後會顯示水球圖的邊框
最多波浪層數	水球圖中波浪的層數
圖表形狀	水球圖的形狀，可選擇圓形、水滴狀和三角形等
數字標簽字號	水球圖中的標簽字體大小

* 水球圖說明

自定義配色

配置項	說明
自定義配色	開啟後可顯示自定義配色的功能
文字顏色	圖表標簽的數字顏色，可修改
背景顏色	水球圖的邊框內部顏色，可修改
外框顏色	水球圖的邊框顏色，可修改
波浪紋顏色	水球圖波浪紋動畫的顏色

* 自定義配色設置演示

組件屬性

配置項	說明
組件名稱	該組件的名稱
組件實際寬度	該組件當前的實際寬度
組件實際高度	該組件當前的實際高度
X軸位置	顯示當前圖表的X軸所在組件的位置
Y軸位置	顯示當前圖表的Y軸所在組件的位置

• 組件屬性說明

標題屬性

配置項	說明
標題	圖表的標題，顯示在圖表的上方，可修改
啟用標題	開啟後在圖表上方顯示標題文本框的內容，並開啟設置標題其他樣式的功能
標題字號	圖表標題字體的粗細，默認正常，可選值：細小、正常、粗重
標題粗細	圖表標題字體的粗細，默認正常，可選值：細小、正常、粗重
標題字體	該標題字體樣式，可選擇宋體或黑體等
標題顏色	該標題字體的顏色，支持修改
對齊方式	可選擇該標題的對齊方式，左對齊、右對齊或居中對齊
標題行高	該標題所在整個標題部分的垂直位置，標題行高應與標題高度一致，支持修改
標題高度	整個標題部分的高度，支持自定義修改
標題內邊距	標題的距離邊框的距離，默認0 0 0 10，單位為px，依次為上、右、下、左，可修改
圖表簡介	輸入對該圖表的介紹，不會在圖表上體現

• 標題設置演示

背景和邊框

配置項	說明
背景和邊框	開啟後可顯示標題背景和組件背景的設置功能

標題背景設置

配置項	說明
背景顏色	標題背景的顏色，支持修改
背景圖片	標題背景照片，支持自定義選擇

組件背景設置

配置項	說明
背景顏色	組件背景的顏色，支持修改
背景圖片	組件的背景照片，支持自定義選擇

* 標題背景和組件背景設置演示

標題底部邊框設置

配置項	說明
底部邊框線	標題底部邊框的樣式，可選擇直線、虛線、點線或雙實線
底部邊框寬度	標題底部的邊框寬度，可自定義修改
底部邊框顏色	標題底部的邊框顏色，可自定義修改

組件邊框設置

配置項	說明
邊框線類型	組件邊框的樣式，可選擇直線、虛線、點線或雙實線
邊框寬度	組件邊框的寬度，支持修改
邊框顏色	組件邊框的顏色，支持修改
圓角	組件邊框四個角的弧度，支持修改

* 標題底部邊框和組件邊框設置演示

組件陰影設置

配置項	說明
陰影寬度	組件陰影的寬度，默認為空，支持修改
陰影顏色	組件陰影的寬度，支持修改
陰影顏色X軸偏移	組件陰影顏色向X軸方向偏移距離，可修改
陰影顏色Y軸偏移	組件陰影顏色向Y軸方向偏移距離，可修改

* 組件陰影設置演示
