折线图

组件说明

折线图可以显示随时间或有序类别而变化的连续数据，因此非常适用于显示在相等间隔下数据的趋势。在折线图中，类别数据沿X轴均匀分布，所有值数据沿Y轴均匀分布。如果分类标签是文本并且代表均匀分布的数值（如月、季度或财政年度），则建议使用折线图。

案例效果

*案例效果

数据绑定

在数据Tab页中可以设置组建的数据来源为数据集市、数据库表或静态数据

基本折线图的数据集市

配置项	说明
维度	只能拖入维度下的字段，拖入的字段数据将作为图表的X轴进行展示。可以拖入多个维度
展示名称	可自定义维度字段显示的名称
空值处理	当维度数据为空时，可选择空数据显示的样式
排列方式	可根据指定维度选择降序或升序排列
度量	只能拖入度量下的字段，拖入的字段会根据维度进行分类汇总
展示名称	可自定义度量字段显示的名称
聚合方式	数据聚合的方式，可选择求和、平均值等
数据格式化	默认	数据单位：可给数据添加单位 示例：为所输入样式的最终效果
数值	小数位：可选择数据保留小数点后几位数使用千分位：即从个位数起,每三位数之间加一个逗号隔开
货币	前缀：在数据前面加上前缀
百分比	除以100：将数据除以100
排列方式	可根据指定度量选择降序或升序排列
图例	只能拖入维度下的文件，文件内的字段数据将作为折线上的数据展示
数据筛选	设置筛选条件	直接对数据进行筛选，可选择AND（并且）和OR（或者）为各个筛选条件的关系。添加规则和分组后筛选字段为文档中的字段，关系条件可选择“=”“>”⁢等关系符号，后面跟上自己想要的筛选数据
设置聚合筛选条件	数据聚合后进行筛选，可选择AND（并且）和OR（或者）为各个筛选条件的关系。添加规则或分组后筛选字段为维度和度量中的字段，关系条件可选择“=”“>”⁢等关系符号，后面跟上自己想要的筛选数据
数据缓存	数据缓存的时间，可选择不缓存、一小时和七小时
定时刷新	数据定时更新的时间，可自定义选择定时更新的时间数据并选择时、分、秒等时间单位
结果展示	可选择展示的数据数量
更新	点击后立即更新数据
调试	查看图表配置后执行的SQL语句和格式化后的数据

案例：使用基本折线图展示发货日期2和货物数量2的变化情况

*不同日期的发货情况

案例：使用基本折线图展示发货日期2和货物数量2以及货物价值2的变化情况

*不同日期的发货情况和收益情况

基本折线图的静态数据

静态数据是指直接在表格中设置对应数据格式的方式来绘制图表，展开「数据来源」下拉框后选择「静态数据」，再点击「编辑表格数据」即可通过表格数据绘制基本折线图

*设置表格数据演示

编辑表格数据时，右侧会实时展示数据效果，例如「每年各个季度」的「GDP」变化

*每月GDP的变化

图表样式

在样式中可以设置组件的「折线图类型、标签线设置」、「线条发光设置」、「线点标记设置」、「X轴和分割线设置」、「Y轴和分割线设置」、「组件属性」、「标题属性」、「图例属性」、「背景和边框」、「图形边距设置」、「图表配色」、「Tooltip样式设置」

折线图类型、标签线设置

折线类型

配置项	说明
线条平滑	开启后会将折线变得圆滑而不是尖锐的角度
面积图	开启后会将基本折线图更改为面积图

*线条平滑效果示例

图形标记设置

配置项	说明
标记最大值	开启后会在不同类型柱子的最大值柱子最右侧显示数值
标记最小值	开启后会在不同类型柱子的最小值柱子最右侧显示其数值
标记背景颜色	可选择标记最大值和最小值的图形的颜色
标记文字颜色	可选择标记最大值和最小值的文字的颜色
标记图形大小	可自定义标记图形的大小
标记图形	可选择标记图形的样式

例如：开启标记最大值、标记最小值功能，并设置标记背景颜色为「#3E6F05」、设置标记文字颜色为「#FFFFFF」、设置标记图像大小为「50」并设置标记图形为「标记」。

最终结果如下图所示：

*最大值最小值示例

标线设置

配置项	说明
展示均值线	开启后会根据度量和图例显示对应的的均值线
展示基准标线	开启后可根据基准标线值展示一条基准线，可区分超过和未达到基准标线值的数据
基准标线值	定义基准标线的数据值
标记大小	定义标线起点的标记图形的大小
标记图形	定义标记的图形样式

*标线设置元素示例

*开启均值线示例

*开启基准标线示例

Tooltip轮播

配置项	说明
开启tooltip轮播	开启后会自动轮番播放每个维度上的数据情况
Tooltip停留时间	可自定义播放时每个维度上停留的时间

* tooltip轮播演示

线条发光设置

配置项	说明
启用发光效果	控制线条是否有发光效果，默认开启
发光颜色	控制线条发光的颜色，默认为#BBFFCE
偏移	控制线条发光的位置，默认为X 0，Y 0，即线条中心
发光半径	控制线条发光区域的大小，默认为8

*线条发光效果示例

线点标记设置

配置项	说明
标记图形	控制线条中线点标记的图形样式，默认为空心圆

*标记图形示例

X轴和分割线设置

坐标轴设置

配置项	说明
坐标轴	控制坐标轴是否显示，关闭后即X轴坐标轴不显示，默认开启
反向坐标轴	将X轴坐标轴水平方向翻转，默认关闭
轴线类型	X轴的类型，默认为类目轴，可选设置为：数值轴、类目轴、时间轴和对数轴
轴线宽度	设置X轴的轴线宽度，仅对类目轴生效

*不显示坐标轴示例

*反向坐标轴和轴线宽度示例

标签设置

配置项	说明
全部标签	控制是否强制显示全部标签，关闭后当X轴标签互相覆盖时会选择性展示X轴标签，默认开启
标签字体颜色	调整该项可设置X轴标签的文字颜色，默认为#FFFFFF
X轴标签倾斜度	设置后会将旋转X轴标签的文字，正值时逆时针旋转，负值时逆时针旋转。默认为空
文字方向	X轴标签文字的方向，可选择横向或竖向
文字宽度	用于控制X轴标签文字的宽度，有宽度限制时超过限制会显示省略号（默认），可通过文字超出模式控制超出宽度时的显示模式，默认为空
文字高度	用于控制X轴标签文字的高度，有高度限制时超过限制会显示省略号（默认），可通过文字超出模式控制超出高度时的显示模式，默认为空
文字超出模式	控制标签文字超出限制后的展示方式，默认为省略号，可选项为：显示…、按单词换行和按字母换行
开启X轴缩放	通常在数据过多时使用，开启后可配置缩放起始和缩放结束来设置缩放区域，即只显示起始区域到结束区域的数据。可以手动调整区域大小，默认关闭
缩放起始	选择数据范围的起始值，仅在开启X轴缩放后生效
缩放结束	选择数据范围的终止值，仅在开启X轴缩放后生效
X轴名称	可自定义X轴名称，显示在X轴的最右侧
X轴名称颜色	可选择X轴名称的颜色

* X轴标签倾斜度为-45°+单词换行+文字宽度30示例

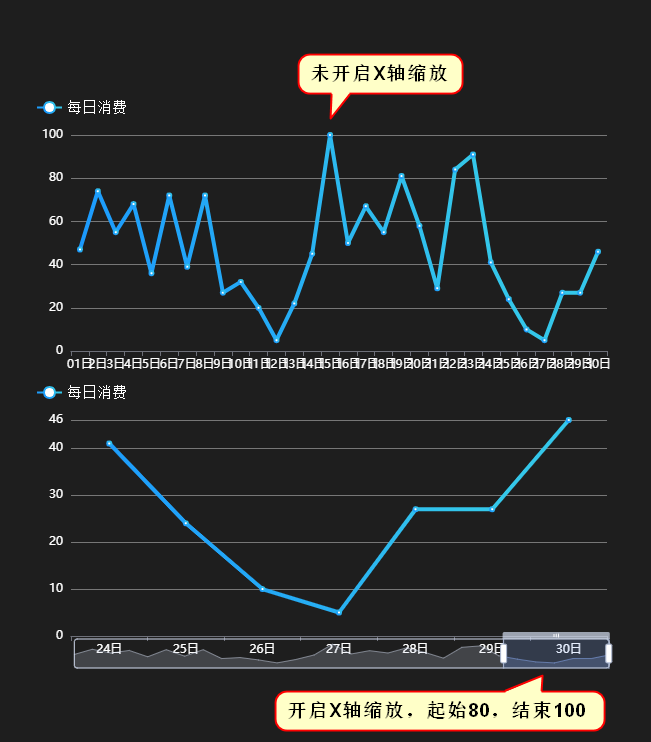

*X轴缩放示例

X轴分割线

配置项	说明
是否显示	开启后以X轴上每个类目都划分一条线，可更直观显示数据的分布情况，默认关闭
分割线类型	可选择X轴分割线的样式，实线、虚线或点线
颜色	可选择X轴分割线的颜色

*开启X轴分割线和Y轴分割线示例，竖的是X轴分割线

Y轴和分割线设置

坐标轴设置

配置项	说明
坐标轴	控制坐标轴是否显示，关闭后即Y轴坐标轴不显示，默认开启
反向坐标轴	将Y轴坐标轴垂直方向翻转，默认关闭
轴线类型	Y轴的类型，默认为数值轴，可选设置为：数值轴、类目轴、时间轴和对数轴
轴线宽度	设置Y轴的轴线宽度，仅对类目轴生效

*Y轴反转坐标轴示例

*关闭Y轴坐标轴示例

标签设置

配置项	说明
标签字体颜色	调整该项可设置X轴标签的文字颜色，默认为#FFFFFF
Y轴标签倾斜度	设置后会将旋转X轴标签的文字，正值时逆时针旋转，负值时逆时针旋转。默认为空
数据前置单位	在Y轴标签文字前面添加设置的单位
数据单位	在Y轴标签文字后面添加设置的单位
Y轴名称	可设置Y轴的名称，设置后在Y轴的顶部显示
Y轴名称颜色	可选择Y轴名称的颜色

*显示Y轴名称，Y轴标签倾斜45，前置单位「IN:」单位「￥」示例

Y轴分割线

配置项	说明
是否显示	开启后以Y轴上每个间隔都划分一条线，可更直观显示数据的分布情况，默认开启
分割线类型	可选择Y轴分割线的样式，实线、虚线或点线
颜色	可选择Y轴分割线的颜色

关闭Y轴分割线示例

组件属性

配置项	说明
组件名称	该组件的名称
组件实际宽度	该组件当前的宽度，默认为400
组件实际高度	该组件当前的高度，默认为250
X轴位置	表示当前图表距离画布左侧的距离
Y轴位置	表示当前图表距离画布顶部的距离

*各个部位说明示例

标题属性

配置项	说明
标题	图表的标题，显示在图表的上方，可修改
启用标题	开启后在图表上方显示标题文本框的内容，并开启设置标题其他样式的功能
标题字号	图表标题的字体大小，默认「16」
标题粗细	图表标题字体的粗细，默认正常，可选值：细小、正常、粗重
标题字体	图表标题字体样式，默认为微软雅黑
标题颜色	图表标题字体的颜色，默认为#000000
对齐方式	图表标题的对齐方式，默认为左对齐，默认为左对齐，可选设置为：左对齐、右对齐和居中对齐，
标题行高	图表标题的行高，默认与标题高度一致（40），标题垂直于行高中心
标题高度	整个标题部分的高度，默认与标题行高一致（40）
标题内边距	标题文字距离边框的距离，默认为0 0 0 10，单位为px，依次为上、右、下、左
图表简介	输入对该图表的介绍，不会在图表上体现

* 标题行高与标题高度区别示例

图例属性

配置项	说明
显示图例	开启后可显示图例的样式设置
字体	图例的字体样式，可选择宋体或黑体等
字体字号	图例的字体的文字大小，支持修改
字体颜色	图例的字体颜色，支持修改
图例排列方向	图例文字的排列方向，可选择水平方向或垂直方向
图例水平位置	图例文字的水平位置，可选择图例位置为左侧对齐、右侧对齐或居中对齐
图例竖直位置	图例文字的竖直位置，可选择图例位置为顶部对齐、竖直居中或底部对齐

* 图例属性设置效果演示

背景和边框

配置项	说明
背景和边框	开启后可显示标题背景和组件背景的设置功能

标题背景设置

配置项	说明
背景颜色	标题背景的颜色，支持修改
背景图片	标题背景照片，支持自定义选择

组件背景设置

配置项	说明
背景颜色	组件背景的颜色，支持修改
背景图片	组件的背景照片，支持自定义选择

* 标题背景和组件背景设置对比演示

标题底部边框设置

配置项	说明
底部边框线	标题底部边框的样式，可选择直线、虚线、点线或双实线
底部边框宽度	标题底部的边框宽度，支持修改
底部边框颜色	标题底部的边框颜色，支持修改

组件边框设置

配置项	说明
边框线类型	组件边框的样式，可选择直线、虚线、点线或双实线
边框宽度	组件边框的宽度，支持修改
边框颜色	组件边框的颜色，支持修改
圆角	组件边框四个角的弧度，支持修改

* 标题底部边框和组件边框说明

组件阴影设置

配置项	说明
阴影宽度	组件阴影的宽度，默认为空，支持修改
阴影颜色	组件阴影的宽度，支持修改
阴影颜色X轴偏移	组件阴影颜色向X轴方向偏移距离，可修改
阴影颜色Y轴偏移	组件阴影颜色向Y轴方向偏移距离，可修改

* 组件阴影设置演示

图形边距设置

配置项	说明
是否包含标签	开启后会给标签预留空间，避免标签被顶出组件
图形顶部距离	图形距离组件顶部的距离，可自定义修改
图形底部距离	图形距离组件底部的距离，可自定义修改
图形左侧距离	图形距离组件左侧的距离，可自定义修改
图形右侧距离	图形距离组件右侧的距离，可自定义修改

* 图形边距说明

图表配色

配置项	说明
图标渐变色	可为每个图例添加渐变色样式，增减图例时也可增加图例渐变色的设置数量
渐变色样式	每个渐变色样式对应每个图例，支持修改图例的渐变色以及渐变色角度和渐变色起始值、终止值

* 图表配色样式说明

Tooltip样式配置

**说明：**光标所在的的区域即可弹出提示框，提示该区域的数据情况

配置项	说明
tooltip背景颜色	tooltip提示框的背景颜色
tooltip边框颜色	tooltip提示框的边框颜色
tooptip边框宽	tooltip提示框的边框宽度
tooltip内边距	tooltip提示框内的提示内容距离边框的距离
tooltip文字的颜色	tooltip提示框内文字的颜色
tooltip字体大小	tooltip提示框内文字的大小

**注：**已开启tooltip轮播，若未开启需在预览中观看

• tooltip样式设置说明
